Crearea de tendințe și grafice pe un Allen - Bradley HMI (Human - Machine Interface) poate îmbunătăți semnificativ capacitățile de monitorizare și control ale proceselor dumneavoastră industriale. În calitate de furnizor Allen - Bradley HMI, am avut o parte echitabilă de experiențe, ajutând clienții să profite la maximum de aceste dispozitive puternice. În acest blog, vă voi ghida prin pașii pentru a crea tendințe și grafice pe un Allen - Bradley HMI, astfel încât să puteți profita la maximum de investiția dvs.
De ce contează tendințele și graficele
Înainte de a ne aprofunda în modul de despărțire, să vorbim rapid despre motivul pentru care tendințele și graficele sunt atât de importante. Într-un cadru industrial, datele sunt regele. Tendințele și graficele oferă o reprezentare vizuală a datelor de-a lungul timpului, facilitând identificarea tiparelor, identificarea problemelor și luarea deciziilor în cunoștință de cauză. Indiferent dacă monitorizați temperatura, presiunea sau ratele de producție, tendințele și graficele vă pot oferi o imagine clară a ceea ce se întâmplă în procesul dumneavoastră.
Familiarizarea cu Allen - Bradley HMI

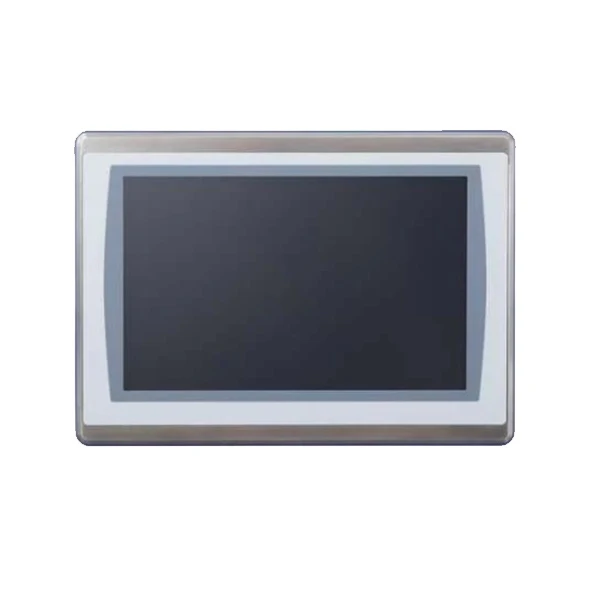

Allen - Bradley oferă o gamă largă de HMI pentru a se potrivi diferitelor nevoi industriale. De exemplu, celAllen Bradley 2711P - T7C22D8Seste o alegere populară pentru aplicații mai mici, în timp ce2711P - T12W22D9P - BSHKoferă un ecran mai mare și funcții mai avansate pentru setări mai complexe. TheAllen Bradley 2711P - K10C15D1oferă, de asemenea, un echilibru excelent între performanță și funcționalitate.
Aceste HMI-uri vin cu un pachet software care vă permite să creați și să personalizați tendințe și grafice. Software-ul este ușor de utilizat, dar are totuși o curbă de învățare. Deci, să începem cu elementele de bază.
Pasul 1: Configurați proiectul dvs. HMI
În primul rând, trebuie să configurați un nou proiect în software-ul Allen - Bradley HMI. Deschideți software-ul și creați un nou proiect. Va trebui să definiți câteva setări de bază, cum ar fi modelul HMI pe care îl utilizați, protocolul de comunicație și conexiunea la PLC (controller logic programabil).
Pasul 2: Colectați date
Pentru a crea tendințe și grafice, aveți nevoie de date. Va trebui să configurați HMI pentru a colecta date de la PLC sau alte surse de date. Aceasta implică configurarea etichetelor în software-ul HMI. Etichetele sunt ca variabilele care reprezintă datele pe care doriți să le monitorizați. De exemplu, dacă monitorizați temperatura unei mașini, veți crea o etichetă pentru valoarea temperaturii.
De obicei, puteți găsi secțiunea de configurare a etichetelor în zona de gestionare a datelor a software-ului. Aici, veți specifica numele etichetei, tipul de date și adresa unde sunt stocate datele în PLC. Odată ce ați configurat etichetele, HMI va începe să colecteze datele la intervale regulate.
Pasul 3: Creați un obiect tendință sau grafic
Acum că aveți datele dvs., este timpul să creați o tendință sau un obiect grafic pe ecranul HMI. În editorul grafic al software-ului, căutați opțiunea de a adăuga o tendință sau un obiect grafic. Există diferite tipuri de tendințe și grafice disponibile, cum ar fi grafice cu linii, grafice cu bare și diagrame circulare. Alegeți tipul care se potrivește cel mai bine datelor dvs. și informațiilor pe care doriți să le transmiteți.
Pasul 4: Configurați tendința sau graficul
După ce adăugați tendința sau obiectul grafic, va trebui să îl configurați. Aceasta include specificarea etichetelor care vor fi afișate pe grafic, scara de timp și unitățile de măsură. De asemenea, puteți personaliza aspectul graficului, cum ar fi culoarea liniilor, dimensiunea fontului și culoarea de fundal.
De exemplu, dacă creați un grafic cu linii pentru a afișa temperatura în timp, veți selecta eticheta de temperatură creată mai devreme. Puteți seta apoi scala de timp pentru a afișa datele pentru ultima oră, zi sau săptămână. De asemenea, puteți adăuga etichete la axe pentru a face graficul mai ușor de citit.
Pasul 5: Testați și depanați
După ce ați configurat tendința sau graficul, este important să îl testați. Descărcați proiectul în HMI și verificați dacă graficul afișează datele corect. Dacă există probleme, cum ar fi date lipsă sau valori incorecte, va trebui să reveniți și să vă depanați configurația.
Verificați setările etichetelor pentru a vă asigura că datele sunt colectate corect. De asemenea, puteți utiliza instrumentele de diagnosticare ale software-ului pentru a depana orice problemă de comunicare între HMI și PLC.
Sfaturi pentru crearea de tendințe și grafice eficiente
- Păstrați-l simplu: Nu supraaglomerați graficul cu prea multe date. Concentrați-vă pe cele mai importante informații și utilizați diferite culori sau stiluri de linii pentru a distinge între diferitele serii de date.
- Utilizați cântare adecvate: Asigurați-vă că scalele de pe axe sunt adecvate pentru date. Dacă valorile variază foarte mult, poate fi necesar să utilizați o scară logaritmică.
- Adăugați adnotări: Adnotările pot ajuta la explicarea punctelor importante din grafic, cum ar fi vârfurile sau văile. Puteți adăuga casete de text sau săgeți pentru a evidenția anumite evenimente.
Concluzie
Crearea de tendințe și grafice pe un Allen - Bradley HMI este o modalitate puternică de a vă monitoriza și analiza datele industriale. Urmând pașii descriși în acest blog, puteți crea vizualizări eficiente care vă vor ajuta să luați decizii mai bune și să îmbunătățiți eficiența proceselor.
Dacă sunteți interesat să achiziționați un Allen - Bradley HMI sau aveți nevoie de asistență suplimentară pentru a crea tendințe și grafice, nu ezitați să contactați. Suntem aici pentru a vă ajuta să profitați la maximum de configurația dvs. de automatizare industrială.
