Cum se setează viteza Schneider VFD?

Hei acolo! Sunt un furnizor de VFD Schneider și sunt adesea întrebat despre cum să setez viteza acestor unități. Este un aspect crucial al utilizării eficiente a VFD-urilor, indiferent dacă vă aflați într-un atelier mic sau într-un cadru industrial mare. În acest blog, vă voi prezenta procesul pas cu pas.

În primul rând, să înțelegem ce este un VFD. Un variator de frecvență, sau pe scurt VFD, este un dispozitiv care controlează viteza unui motor electric variind frecvența și tensiunea furnizate acestuia. Schneider este un brand binecunoscut pe piața VFD, oferind o gamă largă de produse precumSchneider Electric Altivar 312 ATV312HU40N4,Schneider ATV71HU15N4Z VFD, șiSchneider ATV930C16N4.

Verificări de pre-setare

Înainte de a începe să setați viteza, trebuie să faceți câteva lucruri. În primul rând, asigurați-vă că VFD-ul este instalat corect. Verificați toate conexiunile cablajelor pentru a vă asigura că sunt strânse și corecte. Cablajul slăbit sau incorect poate duce la tot felul de probleme, inclusiv controlul inexact al vitezei și chiar deteriorarea unității.

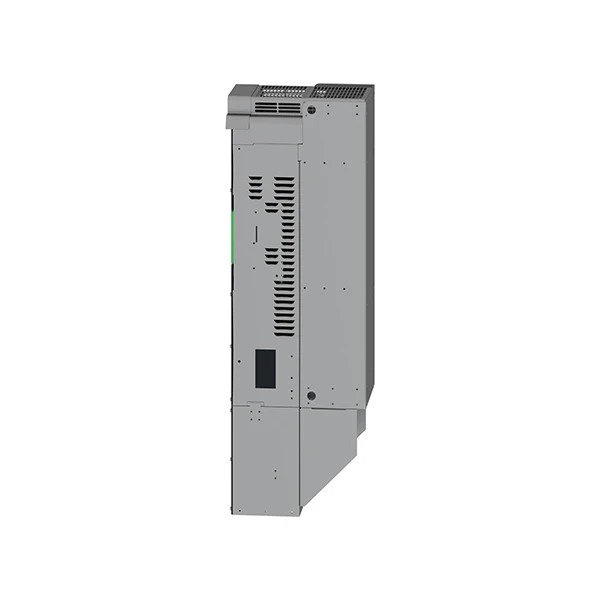

Schneider ATV930C16N4 Schneider Electric Altivar 312 ATV312HU40N4

De asemenea, uitați-vă la specificațiile motorului. Trebuie să cunoașteți puterea nominală, tensiunea, curentul și viteza motorului. Aceste informații se găsesc de obicei pe plăcuța de identificare a motorului. VFD-ul trebuie configurat în funcție de caracteristicile motorului pentru a funcționa corect.

Metode de bază de setare a vitezei

Folosind tastatura

Majoritatea VFD-urilor Schneider vin cu o tastatură încorporată. Aceasta este una dintre cele mai simple moduri de a seta viteza. Iată cum o faci:

Porniți VFD-ul. Așteptați să se inițialeze. Veți vedea câteva mesaje de pornire pe afișaj.
Intrați în modul de programare. De obicei, există un buton specific pe tastatură pentru a face acest lucru. Ar putea fi etichetat „PROG” sau ceva similar.
Navigați la parametrul de setare a vitezei. Acesta ar putea fi ceva de genul „Punctul de referință al frecvenței” sau „Referința vitezei”. Puteți utiliza tastele săgeți în sus și în jos de pe tastatură pentru a defila printre parametri.
După ce ați găsit parametrul de setare al vitezei, introduceți viteza dorită. Puteți utiliza tastele numerice de pe tastatură pentru a introduce valoarea. Viteza este de obicei setată în Hertzi (Hz). De exemplu, dacă doriți ca motorul să funcționeze la jumătate din viteza sa nominală, va trebui să calculați frecvența corespunzătoare pe baza frecvenței nominale a motorului.
După introducerea valorii, apăsați butonul „Enter” sau „OK” pentru a salva setarea.

Utilizarea unui semnal extern

De asemenea, puteți seta viteza VFD-ului folosind un semnal extern. Acest lucru este util atunci când trebuie să controlați viteza de la distanță sau pe baza ieșirii unui alt dispozitiv, cum ar fi un senzor.

Semnal analogic: Multe VFD-uri acceptă semnale analogice de intrare, cum ar fi 0 - 10 V sau 4 - 20 mA. În primul rând, trebuie să configurați VFD-ul pentru a accepta semnalul analogic. Accesați modul de programare și găsiți parametrul legat de setările intrării analogice. Setați tipul de intrare (0 - 10 V sau 4 - 20 mA) și scalarea corespunzătoare. De exemplu, dacă setați o intrare de 0 - 10 V pentru a reprezenta intervalul de viteză 0 - 60 Hz, atunci o intrare de 5 V va corespunde la 30 Hz.
Semnal digital: Unele aplicații pot necesita control digital. Puteți utiliza intrările digitale de pe VFD pentru a seta diferite niveluri de viteză. De exemplu, puteți atribui diferite combinații de stări de intrare digitală la viteze diferite. În modul de programare, configurați parametrii de intrare digitală pentru a defini aceste niveluri de viteză.

Considerații privind setările avansate de viteză

Accelerație și decelerare

Când setați viteza, trebuie să luați în considerare și timpii de accelerare și decelerare. Modificările bruște ale vitezei pot provoca solicitări mecanice asupra motorului și echipamentului conectat. Pentru a seta timpii de accelerare și decelerare:

Intrați în modul de programare ca înainte.
Găsiți parametrii legați de timpii de accelerare și decelerare. Acestea pot fi etichetate „Timp de accelerare” și „Timp de decelerare”.
Setați valorile corespunzătoare. Unitățile sunt de obicei în secunde. De exemplu, dacă setați timpul de accelerație la 5 secunde, motorul își va crește treptat viteza de la 0 la viteza setată în 5 secunde.

Ramping de viteză

Creșterea vitezei este similară cu accelerația și decelerația, dar poate fi mai flexibilă. Vă permite să definiți o viteză personalizată - modificarea profilului. Unele VFD au o funcție încorporată pentru creșterea vitezei. Puteți configura rata de rampă, vitezele de pornire și de sfârșit și intervalele de timp.

Viteza de depanare - Probleme de setare

Uneori, este posibil să întâmpinați probleme la setarea vitezei. Iată câteva probleme frecvente și cum să le remediați:

Viteza de citire incorectă: Dacă motorul nu funcționează la viteza setată, verificați mai întâi cablajul. Asigurați-vă că toate conexiunile sunt sigure. De asemenea, verificați dacă VFD-ul este configurat corect pentru motor. Poate fi necesar să verificați de două ori parametrii motorului în setările VFD.
Fără schimbare de viteză: Dacă încercați să schimbați viteza, dar nu se întâmplă nimic, ar putea fi din cauza unui parametru blocat. Unii parametri din VFD pot fi blocați pentru a preveni modificări accidentale. Verificați dacă parametrul de setare a vitezei este blocat și deblocați-l dacă este necesar.
Viteză iretică: Viteza neregulată poate fi cauzată de interferențe electrice. Verificați dacă există surse de interferență electromagnetică din apropiere, cum ar fi motoare mari sau linii electrice. Poate fi necesar să utilizați cabluri ecranate sau să instalați filtre pentru a reduce interferența.

Concluzie

Setarea vitezei unui VFD Schneider nu este atât de complicată pe cât ar părea. Indiferent dacă utilizați tastatura, un semnal extern sau funcții avansate, cum ar fi controlul accelerației și decelerației, urmați pașii corecti vă va asigura că motorul funcționează la viteza dorită.

Dacă sunteți interesat să achiziționați VFD Schneider sau aveți nevoie de asistență tehnică mai aprofundată, nu ezitați să contactați. Suntem aici pentru a vă ajuta să profitați la maximum de aceste produse grozave.
