Cum se conectează un PLC Siemens?

Hei acolo! Sunt un furnizor de PLC-uri Siemens și primesc o mulțime de întrebări despre cablarea acestor băieți răi. Așadar, m-am gândit să alcătuiesc acest blog pentru a vă ghida prin procesul pas cu pas. Indiferent dacă sunteți începător sau aveți nevoie doar de o reîmprospătare, acest ghid este pentru dvs.

Cum să vă cunoașteți PLC-ul Siemens

Înainte de a începe cablarea, este important să înțelegeți cu ce aveți de-a face. PLC-urile Siemens vin în diferite modele, fiecare cu propriile caracteristici și capabilități. Unele modele comune pe care le puteți întâlni suntSiemens 6ED1055-1MA00-0BA2,Siemens 6ED1052-1MD00-0BA4, șiSiemens 6ES7414-3EM06-0AB0. Fiecare model are cerințe specifice când vine vorba de cablare, așa că asigurați-vă că aveți documentația potrivită pentru PLC-ul dumneavoastră.

Instrumente de care veți avea nevoie

Cablajul unui PLC Siemens nu este prea complicat, dar veți avea nevoie de câteva instrumente pentru a finaliza treaba. Iată o listă cu ceea ce veți avea nevoie:

Set de șurubelnițe:Veți avea nevoie de șurubelnițe de diferite dimensiuni pentru a slăbi și strânge șuruburile terminalelor de pe PLC.
Dispozitive de tăiat sârmă/decapatoare:Acestea sunt esențiale pentru tăierea și decuparea firelor la lungimea potrivită.
Multimetru:Un multimetru vă va ajuta să verificați continuitatea și tensiunea firelor.
Legături de cablu:Veți folosi legături de cablu pentru a menține firele organizate și pentru a preveni încurcarea acestora.

Siguranța pe primul loc

Înainte de a începe cablarea, este important să luați câteva măsuri de siguranță. Iată câteva lucruri de reținut:

Opriți alimentarea:Asigurați-vă că alimentarea PLC-ului și a tuturor echipamentelor aferente sunt oprite înainte de a începe cablarea. Acest lucru va preveni șocurile electrice și deteriorarea PLC-ului.
Purtați echipament de protecție:Purtați ochelari de protecție și mănuși pentru a vă proteja ochii și mâinile de orice pericol potențial.
Urmați instrucțiunile:Urmați întotdeauna instrucțiunile de cablare furnizate de Siemens. Acest lucru va asigura că cablajul este realizat corect și în siguranță.

Ghid de cablare pas cu pas

Pasul 1: Planificați-vă cablarea

Înainte de a începe să conectați firele, este o idee bună să vă planificați configurația cablajului. Acest lucru vă va ajuta să organizați firele și să vă asigurați că totul este conectat corect. Puteți utiliza o schemă de cablare sau o schemă pentru a vă ajuta să vă planificați cablarea.

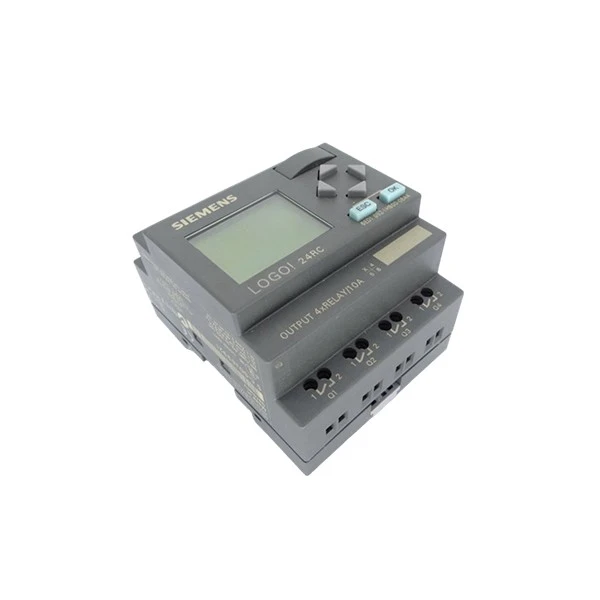

Siemens 6ED1052 1MD00 0BA4 Siemens 6ED1055 1MA00 0BA2

Pasul 2: Montați PLC-ul

Dacă nu ați făcut-o deja, montați PLC-ul într-o locație adecvată. Asigurați-vă că suprafața de montare este curată și plană și utilizați hardware-ul de montare corespunzător.

Pasul 3: Conectați sursa de alimentare

Primul lucru pe care trebuie să-l faceți este să conectați sursa de alimentare la PLC. Localizați bornele de alimentare de pe PLC și conectați firele corespunzătoare de la sursa de alimentare. Asigurați-vă că respectați marcajele de polaritate de pe PLC și sursa de alimentare.

Pasul 4: Conectați intrările

Intrările PLC-ului sunt folosite pentru a primi semnale de la senzori și alte dispozitive. Localizați bornele de intrare pe PLC și conectați firele de la senzori sau alte dispozitive. Asigurați-vă că conectați firele la bornele corecte și urmați schema de cablare.

Pasul 5: Conectați ieșirile

Ieșirile PLC-ului sunt utilizate pentru a controla dispozitive precum motoare, supape și lumini. Localizați bornele de ieșire de pe PLC și conectați firele la dispozitive. Asigurați-vă că conectați firele la bornele corecte și urmați schema de cablare.

Pasul 6: Conectați cablul de comunicație

Dacă utilizați PLC-ul pentru a comunica cu alte dispozitive, va trebui să conectați cablul de comunicație. Localizați portul de comunicație de pe PLC și conectați cablul la dispozitivul corespunzător. Asigurați-vă că urmați protocolul de comunicare și setările specificate în documentație.

Pasul 7: Verificați cablarea

Odată ce ați finalizat cablajul, este important să îl verificați cu atenție. Utilizați un multimetru pentru a verifica continuitatea și tensiunea firelor și asigurați-vă că toate conexiunile sunt sigure. Căutați orice fire slăbite, scurtcircuite sau alte probleme potențiale.

Pasul 8: Testați PLC-ul

După ce ați verificat cablajul, este timpul să testați PLC-ul. Porniți PLC-ul și echipamentul aferent și rulați câteva programe de testare pentru a vă asigura că totul funcționează corect. Dacă întâmpinați probleme, consultați secțiunea de depanare din documentație sau contactați asistența Siemens.

Sfaturi și trucuri

Iată câteva sfaturi și trucuri pentru a vă ajuta să conectați mai eficient PLC-ul Siemens:

Etichetați firele:Etichetați fiecare fir cu o etichetă sau un marcator pentru a facilita identificarea și depanarea. Acest lucru vă va economisi mult timp și frustrare pe termen lung.
Utilizați calibrul corect al firului:Asigurați-vă că utilizați calibrul corect al firului pentru cerințele de curent și tensiune ale aplicației dvs. Folosirea greșită a gabaritului de sârmă poate duce la supraîncălzire și alte probleme.
Păstrați firele organizate:Folosiți legături și dispozitive de gestionare a cablurilor pentru a menține firele organizate și pentru a preveni încurcarea acestora. Acest lucru va face ca cablurile să arate mai îngrijite și mai ușor de întreținut.
Urmați codul de culoare:PLC-urile Siemens folosesc adesea un sistem de codare a culorilor pentru fire. Asigurați-vă că urmați codul de culoare pentru a vă asigura că firele sunt conectate corect.

Concluzie

Cablajul unui PLC Siemens nu este știință rachetă, dar necesită anumite cunoștințe și atenție la detalii. Urmând pașii descriși în acest ghid și luând măsurile de siguranță necesare, ar trebui să puteți conecta PLC-ul cu succes. Dacă aveți întrebări sau aveți nevoie de asistență suplimentară, nu ezitați să contactați.

În calitate de furnizor de PLC Siemens, sunt aici pentru a vă ajuta cu toate nevoile dvs. de PLC. Indiferent dacă sunteți în căutarea unui model specific sau aveți nevoie de sfaturi cu privire la cablare, instalare sau programare, vă am acoperit. Deci, dacă sunteți interesat să achiziționați un PLC Siemens sau aveți întrebări, nu ezitați să mă contactați pentru o ofertă și pentru a discuta cerințele dumneavoastră. Să lucrăm împreună pentru a vă pune în funcțiune proiectul de automatizare!
