În calitate de furnizor de unități de frecvență variabilă (VFD) Mitsubishi, sunt adesea întrebat despre funcția de frânare a acestor dispozitive sofisticate. În acest blog, voi aprofunda detaliile funcției de frânare a VFD-urilor Mitsubishi, explorând tipurile, aplicațiile și beneficiile acesteia.
Înțelegerea elementelor de bază ale frânării în VFD
Înainte de a ne aprofunda în specificul VFD-urilor Mitsubishi, este important să înțelegem de ce este necesară frânarea în convertizoarele de frecvență variabilă. Un VFD este folosit pentru a controla viteza unui motor electric variind frecvența și tensiunea furnizate acestuia. Când motorul trebuie să decelereze rapid, energia cinetică stocată în părțile rotative ale motorului și sarcina trebuie disipată. Dacă această energie nu este gestionată corespunzător, poate duce la creșterea tensiunii magistralei DC din VFD la niveluri periculoase, putând deteriora unitatea.
Tipuri de funcții de frânare la VFD-urile Mitsubishi
Frânare dinamică
Frânarea dinamică este una dintre cele mai frecvente metode de frânare utilizate la VFD-urile Mitsubishi. În frânarea dinamică, excesul de energie din motor este disipat sub formă de căldură într-un rezistor de frânare. Când VFD detectează că motorul decelerează și tensiunea magistralei DC crește, conectează rezistența de frânare la magistrala DC. Rezistorul transformă apoi energia electrică în căldură, care este disipată în mediul înconjurător.
Mitsubishi oferă o gamă de VFD-uri cu capacități de frânare dinamică încorporate. De exemplu, celMitsubishi FR - E740 - 0.4K - CHTeste un model popular care poate fi folosit cu o rezistență de frânare pentru frânarea dinamică. Acest tip de frânare este potrivit pentru aplicațiile în care motorul trebuie să decelereze rapid, iar inerția sarcinii este relativ mică.
Frânare regenerativă
Frânarea regenerativă este o metodă de frânare mai avansată, care permite ca excesul de energie din motor să fie reintrodus în sursa de alimentare. În loc să disipeze energia sub formă de căldură, VFD-ul convertește puterea de curent continuu de la motor în putere de curent alternativ și o returnează la rețeaua electrică. Acest lucru nu numai că reduce consumul de energie, dar ajută și la îmbunătățirea eficienței generale a sistemului.

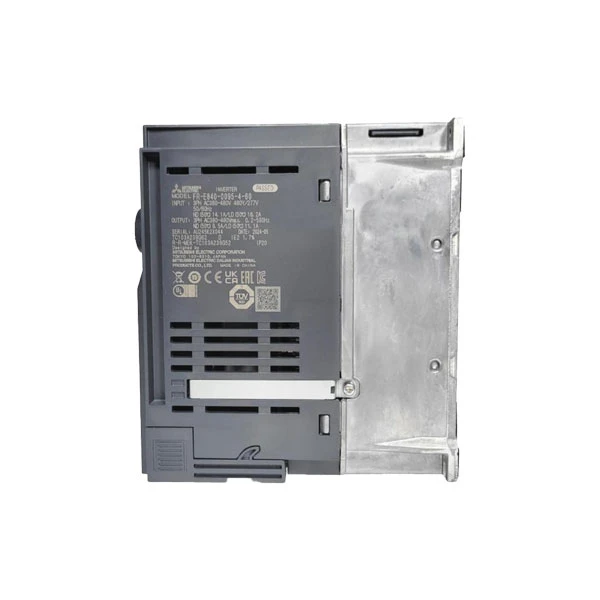

TheMitsubishi FR - E840 - 0095 - 4 - 60este un exemplu de Mitsubishi VFD care acceptă frânarea regenerativă. Această unitate este echipată cu o electronică avansată de putere care poate converti și alimenta eficient energia în rețea. Frânarea regenerativă este ideală pentru aplicații cu sarcini cu inerție mare sau în care sunt necesare cicluri frecvente de frânare și accelerare, cum ar fi în ascensoare, macarale și sisteme de transport.
Frânare cu injecție DC
Frânarea cu injecție de curent continuu este o altă metodă de frânare disponibilă în VFD-urile Mitsubishi. În frânarea cu injecție de curent continuu, o tensiune de curent continuu este aplicată înfășurărilor motorului pentru a crea un câmp magnetic staționar. Acest câmp magnetic se opune rotației motorului, provocându-l să decelereze. Frânarea cu injecție de curent continuu este de obicei utilizată pentru aplicații cu viteză mică în care este necesară o oprire rapidă, cum ar fi benzile transportoare mici sau mașini-unelte.
TheMitsubishi FR - A8NCEpoate fi configurat să utilizeze frânarea cu injecție DC. Acest tip de frânare este relativ simplu și rentabil, dar poate să nu fie potrivit pentru aplicații cu sarcini cu viteză mare sau cu inerție mare.
Aplicații ale funcțiilor de frânare la VFD-urile Mitsubishi
Utilaje industriale
În mașinile industriale, cum ar fi mașinile de frezat, strungurile și presele, funcția de frânare a VFD-urilor Mitsubishi este crucială pentru a asigura o funcționare sigură și eficientă. Frânarea dinamică poate fi utilizată pentru a opri rapid motorul când operația de prelucrare este finalizată, reducând timpul ciclului și îmbunătățind productivitatea. Frânarea regenerativă poate fi benefică în aplicațiile în care utilajul are sarcini cu inerție mare, cum ar fi presele mari, deoarece poate economisi energie și reduce uzura componentelor de frânare.
Sisteme HVAC
În sistemele de încălzire, ventilație și aer condiționat (HVAC), VFD-urile Mitsubishi cu funcții de frânare pot ajuta la îmbunătățirea controlului și eficienței ventilatoarelor și pompelor. De exemplu, atunci când cererea de debit de aer sau apă scade, VFD poate folosi frânarea dinamică pentru a reduce rapid viteza motorului, economisind energie și reducând zgomotul. Frânarea cu injecție DC poate fi utilizată în ventilatoare sau pompe mici pentru a asigura o oprire rapidă atunci când sistemul este oprit.
Sisteme de transport
În sistemele de transport, cum ar fi ascensoarele și scările rulante, funcția de frânare a VFD-urilor Mitsubishi este esențială pentru siguranța pasagerilor. Frânarea regenerativă este folosită în mod obișnuit în lifturi pentru a recupera energia în timpul coborârii și pentru a asigura un control lis și precis al cabinei liftului. Frânarea dinamică poate fi folosită în scări rulante pentru a opri rapid mișcarea în caz de urgență.
Beneficiile utilizării VFD-urilor Mitsubishi cu funcții de frânare
Economii de energie
După cum am menționat mai devreme, frânarea regenerativă permite ca surplusul de energie din motor să fie reintrodus în sursa de alimentare, rezultând economii semnificative de energie. Chiar și în aplicațiile de frânare dinamică, utilizarea unui rezistor de frânare bine dimensionat poate ajuta la optimizarea consumului de energie prin disiparea energiei într-un mod controlat.
Performanță îmbunătățită a sistemului
Funcția de frânare a VFD-urilor Mitsubishi oferă un control precis asupra decelerației motorului, ceea ce poate îmbunătăți performanța generală a sistemului. Acest lucru este deosebit de important în aplicațiile în care sunt necesare poziționări precise sau opriri rapide.
Durată de viață extinsă a echipamentului
Prin gestionarea corectă a energiei în timpul frânării, VFD-urile Mitsubishi pot reduce stresul asupra motorului și a altor componente, prelungindu-le durata de viață. Acest lucru poate duce la costuri mai mici de întreținere și la mai puține perioade de nefuncționare a sistemului.
Concluzie
Funcția de frânare a VFD-urilor Mitsubishi este o caracteristică critică care oferă o varietate de beneficii în diferite aplicații. Fie că aveți nevoie de frânare dinamică pentru opriri rapide, frânare regenerativă pentru economii de energie sau frânare cu injecție DC pentru aplicații cu viteză redusă, Mitsubishi are o soluție VFD care să răspundă nevoilor dumneavoastră.
Dacă sunteți interesat să aflați mai multe despre VFD-urile Mitsubishi și funcțiile lor de frânare sau dacă doriți să achiziționați aceste produse pentru aplicația dvs., vă încurajez să mă contactați pentru discuții suplimentare. Putem lucra împreună pentru a determina cel mai bun model VFD și cea mai bună soluție de frânare pentru cerințele dumneavoastră specifice.
Referințe
- Mitsubishi Electric Corporation. Manuale de produs pentru convertizor de frecvență variabilă.
- Documente tehnice privind sistemele de acţionare cu frecvenţă variabilă şi sisteme de frânare.
