În calitate de furnizor de lungă durată de module PLC Siemens, întâmpin adesea întrebări despre dimensiunea fizică a acestor componente industriale cruciale. Înțelegerea dimensiunii fizice a modulelor PLC Siemens nu este vitală numai pentru proiectanții de echipamente și echipele de instalare, dar joacă, de asemenea, un rol semnificativ în planificarea generală a sistemului. În acest blog, îmi propun să explorez în mod cuprinzător dimensiunile fizice ale diferitelor module PLC Siemens, oferindu-vă informații detaliate pentru a vă ajuta în procesele de achiziție și proiectare a sistemului.
Considerații generale pentru dimensiunile modulelor PLC
Înainte de a explora modele specifice, este esențial să înțelegeți factorii generali care influențează dimensiunea fizică a modulelor PLC Siemens. Acești factori includ funcționalitatea modulului, numărul de puncte de intrare/ieșire (I/O), cerințele de alimentare și nevoile de răcire. De exemplu, un modul cu un număr mare de puncte I/O va fi de obicei mai mare decât unul cu mai puține puncte, deoarece are nevoie de mai mult spațiu pentru a găzdui circuitele necesare. În mod similar, modulele care consumă energie pot necesita spațiu suplimentar pentru componentele de răcire pentru a preveni supraîncălzirea.
Dimensiunile fizice ale modulelor PLC Siemens comune
SIMATIC S7 - Seria 300
SIMATIC S7 - 300 este un sistem PLC modular utilizat pe scară largă în automatizarea industrială. TheSIMATIC S7 - 300 SM 331 SM 332modulele sunt module analogice de intrare și, respectiv, de ieșire. Modulul de intrare analogică SM 331 are un design compact, cu o lățime de aproximativ 40 mm, o înălțime de aproximativ 125 mm și o adâncime de aproximativ 120 mm. Această dimensiune compactă îl face potrivit pentru aplicații în care spațiul este limitat. Modulul de ieșire analogică SM 332 are un factor de formă similar, permițând integrarea ușoară în dulapurile de control existente.
Modulele CPU din seria S7 - 300 variază în dimensiune în funcție de puterea lor de procesare și capacitatea de memorie. De exemplu, CPU 312, care este unul dintre procesoarele mai mici din serie, are o lățime de 90 mm, o înălțime de 125 mm și o adâncime de 130 mm. În schimb, procesorul mai puternic 319 - 3 PN/DP, conceput pentru sarcini complexe de automatizare, are o lățime de 230 mm, o înălțime de 125 mm și o adâncime de 130 mm. Aceste diferențe de dimensiune reflectă componentele și capacitățile suplimentare necesare procesării superioare.
SIMATIC S7 - Seria 1200
SIMATIC S7 - 1200 este un sistem PLC compact și rentabil, ideal pentru proiecte de automatizare de dimensiuni mici și mijlocii. Modulele de bază din seria S7 - 1200 sunt relativ mici. De exemplu, CPU 1211C are o lățime de 90 mm, o înălțime de 100 mm și o adâncime de 75 mm. Această amprentă mică face instalarea cu ușurință în spații înguste, cum ar fi panouri de control mici sau dulapuri pentru mașini.
Modulele de expansiune din seria S7 - 1200 mențin, de asemenea, un design compact. Modulele de semnal, care adaugă capacități I/O suplimentare, au lățimi cuprinse între 35 mm și 70 mm, în funcție de numărul de puncte I/O. De exemplu, un modul de semnal de intrare digitală în 4 puncte are în mod obișnuit 35 mm lățime, în timp ce un modul de semnal de ieșire digitală cu 8 puncte are o lățime de 50 mm.
Sisteme I/O distribuite SIMATIC ET 200
Seria SIMATIC ET 200 sunt sisteme I/O distribuite care oferă flexibilitate în proiectarea sistemului. Dimensiunea fizică a modulelor ET 200 depinde de tipul și configurația specifică. Sistemul compact I/O ET 200SP, de exemplu, are un design modular cu un factor de formă foarte mic. Modulul de cuplare magistrală are o lățime de 22,5 mm, o înălțime de 120 mm și o adâncime de 122 mm. Modulele de semnal din seria ET 200SP pot avea lățimi de până la 15 mm, permițând instalarea de înaltă densitate în dulapuri de comandă.
Module cu scop special
Pe lângă modulele standard PLC și I/O, Siemens oferă și module speciale cu dimensiuni fizice unice.
Module de alimentare
Modulele de alimentare sunt esențiale pentru furnizarea energiei electrice necesare sistemului PLC. TheSiemens 6EP1333 - 1LB00este un modul de alimentare care poate oferi o putere de ieșire stabilă. Are o lățime de aproximativ 80 mm, o înălțime de 125 mm și o adâncime de 120 mm. Mărimea modulelor de alimentare este adesea influențată de capacitățile lor de ieșire a puterii și de nevoia de disipare a căldurii.
Module de interfață

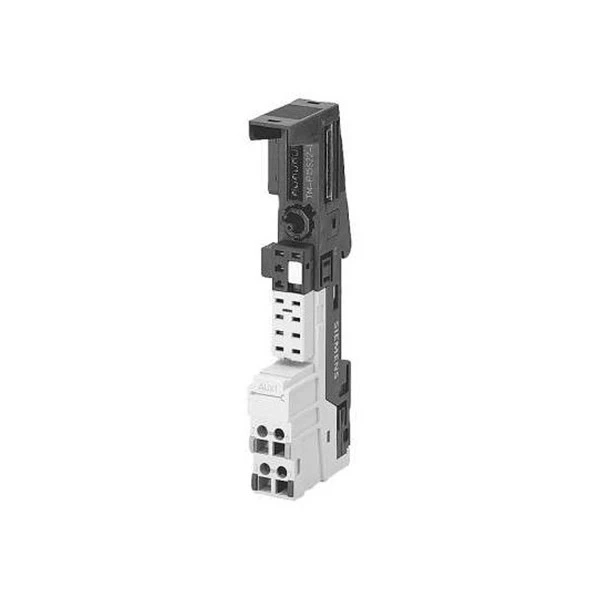

Modulele de interfață sunt utilizate pentru a conecta diferite componente în cadrul sistemului PLC sau la dispozitive externe. TheSiemens 6ES7193 - 4CD20 - 0AA0este un modul de interfață care oferă interfețe de comunicare pentru diverse aplicații. Are o lățime de 40 mm, o înălțime de 125 mm și o adâncime de 120 mm. Dimensiunea modulelor de interfață este concepută pentru a echilibra cerințele circuitelor de comunicație și ușurința integrării în sistem.
Importanța luării în considerare a dimensiunii fizice în achiziții
Atunci când achiziționați module PLC Siemens, luarea în considerare a dimensiunii fizice este crucială din mai multe motive. În primul rând, se asigură că modulele pot fi încadrate în dulapul de control existent sau în rack-ul pentru echipamente. Dacă modulele sunt prea mari, este posibil să nu se potrivească, ceea ce duce la costuri suplimentare pentru modificarea dulapului sau achiziționarea unuia mai mare. În al doilea rând, dimensiunea afectează aspectul general și organizarea sistemului. Un aspect bine planificat poate îmbunătăți mentenabilitatea sistemului și poate reduce riscul erorilor de cablare. În cele din urmă, dimensiunea fizică este legată de performanța și funcționalitatea modulului. Modulele mai mari pot avea procesoare mai puternice sau un număr mai mare de puncte I/O, ceea ce poate influența capacitățile sistemului.
