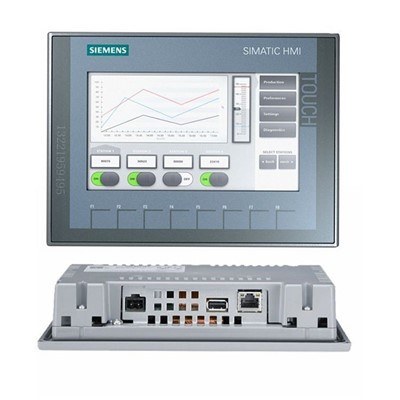

Siemens 6AV2124-1GC01-0AX0

Marca:Siemens
Model:6AV2124-1GC01-0AX0

Situația inventarului:Mărfurile sunt disponibile în stoc.

Caracteristicile produsului

Siemens 6AV2124-1GC01-0AX0 este o interfață industrială om-mașină (HMI) de-calitate înaltă-cunoscută sub numele de SIMATIC HMI KP700 Comfort, care face parte din gama de renume Siemens Comfort Panel. Siemens 6AV2124-1GC01-0AX0 are un afișaj TFT cu ecran lat de 7 inchi cu o rezoluție de 800 × 480 pixeli, oferind o grafică clară cu 16,7 milioane de culori pentru citirea ușoară a datelor, pictogramelor și starea de funcționare în situații industriale aglomerate. Spre deosebire de ecranele tactile, acest HMI are 24 de butoane inteligente cu cursă lungă, cu lumini LED de fundal (disponibile în cinci culori) și o tastatură completă numerică/alfabetică. Tastele au un rating IP65, care asigură rezistență la praf și stropi de apă în medii industriale dificile.

Siemens 6AV2124-1GC01{-0AX0 este alimentat de o sursă de alimentare de 24 V CC (interval de tensiune: 19,2 V până la 28,8 V), are un curent de lucru de 0,5 A și un consum maxim de energie de 12 W- ceea ce îl face ideal pentru o utilizare eficientă și continuă a energiei. Vine cu 12 MB de memorie flash/RAM utilizabilă pentru configurare și necesită un card de memorie SIMATIC HMI (2 GB sau mai mare) pentru stocarea sistemului, care permite transferul rapid de date și actualizări de software.

Mai multe interfețe-încorporate permit o comunicare versatilă, inclusiv o interfață PROFINET cu un comutator integrat, o interfață MPI/PROFIBUS DP, două porturi USB 2.0 și conexiuni RS485/RS422. Acest lucru permite Siemens 6AV2124-1GC01-0AX0 să se conecteze fără efort la PLC-uri Siemens și alte dispozitive industriale în timp ce acceptă protocoalele de comunicare PROFINET, PROFIBUS și MPI, precum și PROFIsafe pentru operațiuni industriale sigure. Porturile USB permit utilizatorilor să atașeze și alte dispozitive, cum ar fi imprimante sau unități USB, pentru înregistrarea datelor și în scopuri de documentare.

Specificații

Model	6AV2124-1GC01-0AX0
Numele produsului	SIMATIC HMI KP700 Comfort
Seria de produse	Panou de confort
Metoda de operare	Operarea tastelor (fără ecran tactil)
Dimensiunea ecranului	TFT cu ecran lat de 7 inchi
Rezoluţie	800 × 480 pixeli
Dimensiuni ecran (L × H)	152,4 × 91,4 mm
Durata de viață a luminii de fundal (MTBF)	80.000 de ore (la 25 de grade)

Precauții

Când utilizați Siemens 6AV2124-1GC01-0AX0 (SIMATIC HMI KP700 Comfort), luați acești pași cruciali pentru a asigura o funcționare în siguranță, o durată lungă de viață și o performanță de încredere. În primul rând, acordați o atenție deosebită cerințelor de instalare: panoul frontal al Siemens 6AV2124-1GC01-0AX0 are un grad de protecție IP65, dar panoul din spate este doar IP20, așa că trebuie să îl instalați într-un dulap de control sau într-o zonă protejată pentru a împiedica praful, stropii de apă și umezeala directă să nu atingă conexiunile din spate. Direcția de montare preferată este verticală; totuși, dacă este necesară instalarea orizontală, asigurați-vă că nu se adună resturi pe ecran sau pe chei și că ventilația din jurul panoului nu este obstrucționată.

Sursa de alimentare Siemens 6AV2124-1GC01-0AX0 necesită o sursă de alimentare DC 24V cu un interval de tensiune de la 19,2V la 28,8V; nu utilizați niciodată o sursă de curent alternativ sau o tensiune în afara acestui interval, deoarece poate dăuna componentelor interne. Consumul maxim de energie al HMI este de 12 W, așa că alegeți un adaptor de alimentare constant care îndeplinește standardele pentru a evita fluctuațiile de tensiune care dăunează funcționării acestuia.

Siemens 6AV2124-1GC01-0AX0 necesită un card de memorie SIMATIC HMI cu o capacitate de cel puțin 2 GB pentru stocarea sistemului și configurarea programului. Nu utilizați unități USB convenționale sau carduri de memorie care nu sunt compatibile cu Siemens, deoarece acestea pot duce la dificultăți de configurare sau pierderi de date. Când introduceți sau scoateți un card de memorie, opriți mai întâi alimentarea HMI pentru a evita deteriorarea cardului sau a slotului pentru card al dispozitivului.

FAQ

Î: Ce este Siemens 6AV2124-1GC01-0AX0?

R: 6AV2124-1GC01-0AX0 de la Siemens este un panou de confort de 7 inchi din seria SIMATIC HMI. Este un panou operator industrial durabil, cu un ecran lat TFT de înaltă rezoluție și taste funcționale tactile. Fiind o componentă critică a ecosistemului Siemens TIA (Totally Integrated Automation), acesta servește drept principală interfață om-mașină (HMI) pentru monitorizarea și controlul mașinilor și proceselor.

Î: Care este diferența dintre „TP” și „KP” în acest număr de model?

R: Produsul este cunoscut oficial ca SIMATIC HMI KP700 Comfort. „KP” înseamnă Key Panel, ceea ce înseamnă că are o tastatură cu membrană cu 24 de taste funcționale programabile (cu indicatori LED) și taste de sistem pentru o funcționare sigură în setări industriale. Tipul „TP” (cum ar fi 6AV2124-0GC01-0AX0) este o versiune Touch Panel a gadgetului Comfort identic de 7 inchi, care acceptă doar introducerea ecranului tactil.

Î: Ce software este necesar pentru a programa 6AV2124-1GC01-0AX0?

R: Acest panou este configurat utilizând Siemens TIA Portal (Totally Integrated Automation Portal). Pachetul software minim necesar este WinCC Comfort V11 sau o versiune ulterioară (V13, V14, V15, V16, V17 etc.). Acest lucru permite inginerie unificată alături de PLC-uri Siemens.
