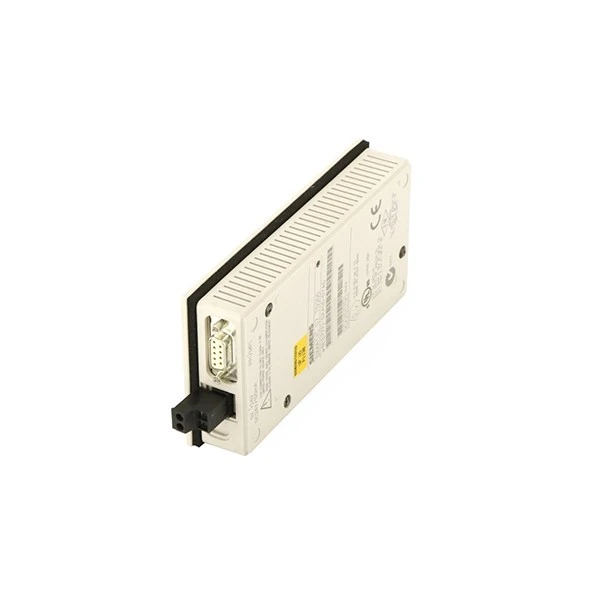

Siemens 6ES7272-0AA30-0YA0

Marca:Siemens
Model:6ES7272-0AA30-0YA0

Situația inventarului:Mărfurile sunt disponibile în stoc.

Caracteristicile produsului

Siemens 6ES7272-0AA30-0YA0 este un afișaj de text industrial de încredere din seria SIMATIC S7 TD 200, construit în principal pentru utilizare cu PLC-uri (controlere logice programabile) Siemens S7-200. Siemens 6ES7272-0AA30-0YA0 are un ecran LCD cu 2 linii cu iluminare LED și poate afișa până la 20 de caractere englezești sau 10 caractere chinezești pe linie. Înălțimea caracterului este de 5 mm, permițând o vizualizare clară chiar și în situații industriale grele. Are opt taste funcționale personalizabile, o tastă de confirmare și o tastă de anulare, toate având lumini indicatoare pentru a ajuta utilizatorii prin proces. Acest design permite accesul ușor la operațiuni critice, cum ar fi schimbarea parametrilor, controlul I/O și verificările alarmelor.

Siemens 6ES7272-0AA30{-0YA0 se conectează printr-o interfață PPI (Point-to-Point Interface) cu stratul fizic RS-485, care acceptă viteze de comunicare de 9,6 kbit/s, 19,2 kbit/s sau 187,5 kbit/s. Este pe deplin compatibil cu protocolul Siemens PPI și include un cablu dedicat de 2,5 m pentru o conexiune convenabilă la portul de programare al PLC-ului. Dispozitivul funcționează la 24 V DC (cu un interval de lucru de la 20,4 V până la 28,8 V DC) și necesită aproximativ 120 mA, care poate fi alimentat direct de PLC-ul S7-200 sau de o sursă de alimentare externă.

Siemens 6ES7272-0AA30-0YA0 este proiectat pentru aplicații industriale, având un panou frontal IP65 (rezistent la praf și apă) și un panou din spate IP20, ceea ce îl face ideal pentru setările grele din fabrică. Dimensiunea compactă (148mm × 76mm × 28mm) și designul montat pe panou (decupaj de 138mm × 68mm) economisesc spațiu în dulapurile de control. Poate funcționa la temperaturi cuprinse între 0 și 60 de grade și poate fi depozitat în siguranță între -40 și 70 de grade. De asemenea, poate rezista la 10%-90% umiditate relativă fără a forma condens.

Specificații

Model	6ES7272-0AA30-0YA0
Tip de produs	Afișaj text SIMATIC S7 TD 200
Tip de afișare	STN LCD
Tip iluminare de fundal	Iluminare LED de fundal
Seturi de caractere	Suporta 10 seturi de caractere
Tensiune de alimentare	24V DC
Temperatura de operare	0 grade -60 grade
Dimensiuni (L×A×D)	148 mm × 76 mm × 28 mm

Scenarii de aplicare

Siemens 6ES7272-0AA30-0YA0 este o componentă importantă a liniilor de automatizare a fabricilor la scară mică pentru monitorizarea și reglarea operațiunilor de producție. De exemplu, pe liniile de asamblare pentru componente electronice sau mașini mici, ecranul LCD cu 2 linii al dispozitivului permite lucrătorilor să monitorizeze statistici în timp real, cum ar fi viteza de producție, numărul de componente și starea mașinii. De asemenea, permite modificarea ușoară a parametrilor critici, cum ar fi viteza benzii transportoare sau intervalele de timp de asamblare, datorită tastelor sale funcționale programate, care ajută la creșterea eficienței producției fără a necesita operațiuni complexe. În plus, funcția sa de afișare a alarmei alertează imediat personalul asupra defecțiunilor echipamentului (cum ar fi blocarea componentelor sau fluctuațiile de putere), reducând timpul de nefuncționare și garantând un proces fără probleme.

Siemens 6ES7272-0AA30-0YA0 este, de asemenea, potrivit pentru controlul mașinilor-unelte. Acest afișaj de text este foarte util în ateliere mici sau unități de producție personalizate în care strungurile, mașinile de frezat și mașinile de găurit sunt echipate cu PLC-uri S7-200. Permite operatorilor să configureze și să vizualizeze setările de procesare, cum ar fi viteza de tăiere, viteza de avans și dimensiunile piesei de prelucrat, iar ecranul clar iluminat din spate asigură citirea chiar și în mediile de atelier slabe. Caracteristica de control I/O a dispozitivului permite personalului să testeze și să modifice direct componentele mașinii, ceea ce simplifică depanarea și întreținerea. Dimensiunile sale modeste și designul de montare pe panou îi permit să se potrivească cu ușurință în dulapurile de control pentru mașini-unelte mici, economisind spațiu în același timp oferind capabilități operaționale vitale.

FAQ

Î: Ce este Siemens 6ES7272-0AA30-0YA0 și care este funcția sa principală?

R: Siemens 6ES7272-0AA30-0YA0 este un afișaj text SIMATIC TD 200. Pentru seria SIMATIC S7-200 de controlere logice programabile (PLC), a fost creată o interfață om-mașină (HMI) simplă, dar fiabilă. Scopurile sale principale sunt de a afișa mesaje PLC în timp real (cum ar fi alarmele sau stările de proces), să permită operatorilor să vizualizeze și să modifice variabilele procesului (cum ar fi valorile de referință) și să comunice cu sistemul de control prin taste programabile.

Î: Cu ce sisteme PLC este compatibil TD 200 (6ES7272-0AA30-0YA0)?

R: Acest afișaj text TD 200 este proiectat pentru o integrare perfectă cu seria SIMATIC S7-200 PLC. Se conectează direct la portul de comunicare PPI (Point-to-Point Interface) al procesorului S7-200 folosind cablul de 2,5 metri furnizat. Mai multe unități TD 200 pot fi conectate la un singur CPU S7-200 dintr-o rețea.

Î: Cum este configurat și programat Siemens 6ES7272-0AA30-0YA0?

R: Configurația TD 200 este foarte simplă. Nu necesită software de parametrizare separat. Toată configurarea se face în cadrul software-ului de programare STEP 7-Micro/WIN pentru PLC-ul S7-200. Folosind asistentul încorporat „Afișaj text” sau „Configurare TD 200” în software, puteți defini textele mesajelor, puteți încorpora variabile și puteți atribui funcții tastelor afișajului. Datele de configurare sunt apoi stocate în memoria CPU-ului S7-200.
