Siemens S7-300 System Architecture and Components Explained

Siemens S7-300 este un controler logic programabil (PLC) de încredere, conceput pentru sarcini de automatizare industrială de dimensiuni medii. Folosit în fabrici, linii de producție și sisteme de control al proceselor din întreaga lume, Siemens S7-300 se remarcă prin designul modular, fiabilitatea și flexibilitatea. Acest ghid prezintă în detaliu arhitectura sistemului Siemens S7-300 și componentele cheie, ajutând inginerii și profesioniștii tehnici să înțeleagă modul în care fiecare parte funcționează împreună pentru a oferi soluții eficiente de automatizare. Indiferent dacă configurați un nou sistem Siemens S7-300 sau depanați unul existent, acest articol vă oferă informațiile practice de care aveți nevoie.

Introducere în arhitectura sistemului Siemens S7-300

Siemens S7-300 utilizează o arhitectură modulară care permite utilizatorilor să personalizeze sistemul în funcție de cerințele specifice ale aplicației. Spre deosebire de PLC-urile fixe, Siemens S7-300 vă permite să adăugați sau să eliminați componente (numite module) pentru a se potrivi cu dimensiunea și complexitatea sarcinii dvs. de automatizare. Această abordare modulară face ca Siemens S7-300 să se adapteze la orice, de la celule de producție mici la sisteme de control al proceselor la scară largă.

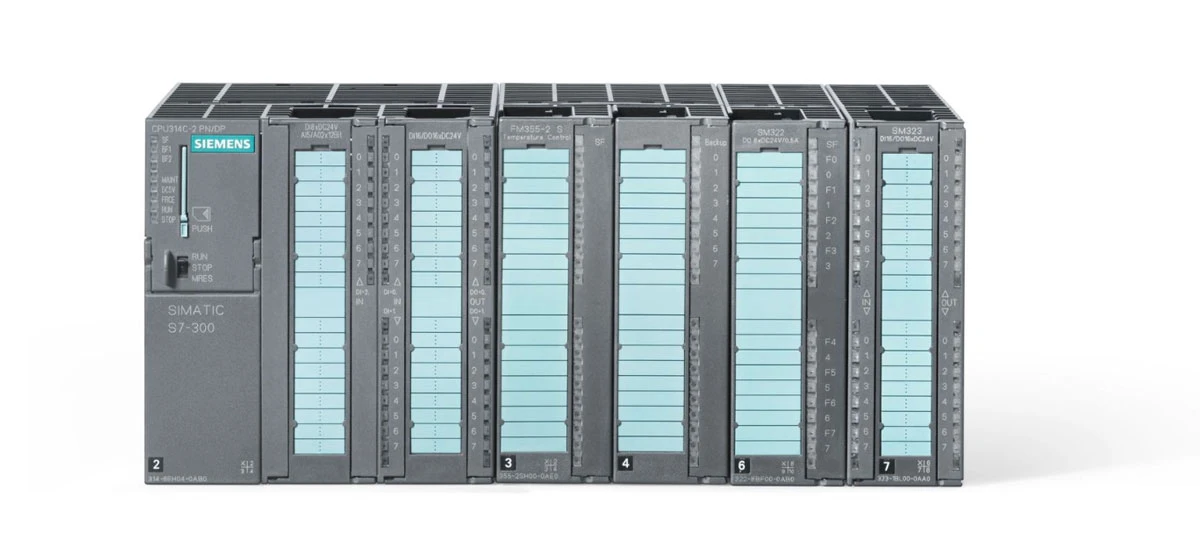

În esență, arhitectura Siemens S7-300 se bazează pe un sistem bazat pe rack în care modulele sunt montate pe un rack central. Rack-ul oferă suport fizic și conexiuni electrice între module, asigurând o comunicare perfectă și o distribuție a energiei. Fiecare sistem Siemens S7-300 include trei componente esențiale: un modul de alimentare, un CPU (unitate centrală de procesare) și module de semnal. Componentele suplimentare, cum ar fi procesoarele de comunicație și modulele de interfață, extind capacitățile sistemului.

Componentele hardware cheie ale Siemens S7-300

Rack Siemens S7-300: Fundamentul sistemului

Rack-ul este coloana vertebrală a sistemului Siemens S7-300, găzduind toate modulele și permițând schimbul de date între ele. Două tipuri principale de rafturi sunt utilizate cu Siemens S7-300:

Rack universal (UR): Cel mai comun tip, disponibil în versiuni cu 4 sloturi, 8 sloturi și 12 sloturi. UR acceptă toate modulele Siemens S7-300 și este ideal pentru sistemele de sine stătătoare.
Rack compact (CR): un rack mai mic integrat cu un procesor și o sursă de alimentare, conceput pentru aplicații cu spațiu-constrâns. CR are de obicei 2 până la 6 sloturi pentru module de semnal suplimentare.

Fiecare slot de pe rack-ul Siemens S7-300 are un scop fix: slotul 1 este pentru modulul de alimentare, slotul 2 pentru CPU și sloturile 3 până la 12 pentru modulele de semnal, procesoarele de comunicație sau modulele de interfață. Acest aspect standardizat al slotului asigură o instalare ușoară și compatibilitate între componentele Siemens S7-300.

Modul de alimentare Siemens S7-300 (PS)

Modulul de alimentare convertește puterea de intrare AC sau DC în tensiunea DC stabilă necesară altor module Siemens S7-300. De asemenea, protejează sistemul de fluctuațiile de tensiune și scurtcircuite, asigurând o funcționare fiabilă în medii industriale dure.

Caracteristicile cheie ale modulelor de alimentare Siemens S7-300 includ:

Opțiuni de tensiune de intrare: 120/230V AC sau 24V DC.
Tensiune de ieșire: 24V DC (standard pentru PLC-uri industriale).
Putere nominală: de la 2A (PS 307 2A) la 10A (PS 307 10A), permițându-vă să adaptați sursa de alimentare la nevoile sistemului dvs.
Compatibilitate cu redundanță: unele modele (cum ar fi PS 307 5A Redundant) pot fi asociate pentru backup, prevenind oprirea sistemului dacă o sursă de alimentare se defectează.

Modulul de alimentare Siemens S7-300 este plug-and-play, ceea ce îl face ușor de instalat și înlocuit fără a perturba întregul sistem.

Module de semnal Siemens S7-300 (SM)

Modulele de semnal acționează ca interfață între CPU-ul Siemens S7-300 și dispozitivele de teren (senzori, actuatoare, supape, motoare etc.). Ele convertesc semnalele fizice (cum ar fi tensiunea sau curentul) în date digitale pe care CPU le poate procesa și invers. Există două tipuri principale de module de semnal Siemens S7-300:

Module de semnal digital (DI/DO)

Module de intrare digitală (DI).: Citiți semnale binare (pornit/oprit) de la dispozitive precum întrerupătoarele de limită, butoanele și senzorii foto. Modelele comune includ SM 321 (DI 16x24VDC) și SM 321 (DI 32x120VAC).
Module de ieșire digitală (DO).: Trimiteți semnale binare către dispozitive de control precum relee, supape solenoide și lumini indicatoare. Opțiunile populare sunt SM 322 (DO 16x24VDC) și SM 322 (DO 8x230VAC).

Module de semnal analogic (AI/AO)

Module de intrare analogică (AI).: Măsurați semnale continue (de exemplu, temperatură, presiune, debit) de la senzori precum termocupluri sau traductoare de presiune. Modele precum SM 331 (AI 8x13bit) acceptă mai multe tipuri de semnal (4-20mA, 0-10V).
Module de ieșire analogică (AO).: Trimiteți semnale continue către dispozitivele de control precum variatoarele de frecvență (VFD) sau supapele de control. SM 332 (AO 4x12bit) este un modul de ieșire analogic utilizat pe scară largă pentru Siemens S7-300.

Modulele de semnal Siemens S7-300 pot fi schimbate la cald-în unele configurații, ceea ce înseamnă că le puteți înlocui fără a opri întregul sistem, reducând timpul de nefuncționare pentru întreținere.

Clasificarea modelelor procesorului Siemens S7-300

CPU este „creierul” sistemului Siemens S7-300, execută programe utilizator, procesează datele de intrare/ieșire (I/O) și coordonează comunicarea între module. Siemens oferă mai multe modele de procesoare pentru S7-300, fiecare adaptat la diferite nevoi de performanță și funcționalitate. Mai jos este o clasificare practică a modelelor comune de procesoare Siemens S7-300:

Procesoare compacte (seria C-)

Exemple: CPU 312C, CPU 313C, CPU 314C-2DP.
Caracteristici cheie: I/O digitale integrate (și unele cu I/E analogice), porturi de comunicație încorporate-(de exemplu, Profibus DP) și un design compact.
Cel mai bun pentru: sarcini mici de automatizare în care spațiul este limitat, cum ar fi mașinile independente sau celulele simple de producție.

CPU standard

Exemple: CPU 314, CPU 315, CPU 317-2DP.
Caracteristici cheie: Viteză de procesare mai mare și memorie mai mare (pentru programe și date) decât procesoarele compacte. Fără I/O integrate, așa că se bazează pe module de semnal.
Cel mai bun pentru: sisteme-de dimensiuni medii cu o logică mai complexă, cum ar fi liniile de asamblare sau aplicațiile de control al proceselor.

Procesoare avansate

Exemple: CPU 319-3PN/DP.
Caracteristici cheie: Cea mai rapidă viteză de procesare, cea mai mare capacitate de memorie și suport pentru mai multe protocoale de comunicație (Profinet, Profibus DP).
Cel mai bun pentru: sisteme-la scară mare cu un număr mare de I/O sau cerințe pretențioase în timp real-, cum ar fi instalațiile de proces continuu.

Când alegeți un procesor Siemens S7-300, luați în considerare factori precum dimensiunea programului, numărul I/O, nevoile de comunicare și performanța în timp real. Comparația modelelor CPU S7-300 pentru uz industrial îi ajută pe ingineri să aleagă procesorul potrivit pentru aplicația lor specifică.

Module de comunicație și interfață pentru Siemens S7-300

Pentru a conecta Siemens S7-300 la alte dispozitive (cum ar fi panouri HMI, alte PLC-uri sau sisteme de întreprindere) sau pentru a extinde sistemul pe mai multe rafturi, aveți nevoie de procesoare de comunicație (CP) și module de interfață (IM).

Procesoare de comunicații Siemens S7-300 (CP)

Procesoarele de comunicație adaugă capacități de comunicare specializate la Siemens S7-300, dincolo de ceea ce oferă porturile încorporate ale procesorului. Modelele comune includ:

CP 343-1: Activează comunicarea Ethernet (Profinet) pentru Siemens S7-300, permițând conectarea la sisteme HMI, PC-uri sau alte dispozitive bazate pe Ethernet.
CP 342-5: Adaugă funcționalitatea master/slave Profibus DP, ideală pentru conectarea la rețele Profibus cu mai multe dispozitive (de exemplu, senzori, unități).
CP 341: Oferă comunicație serială (RS232, RS485) pentru protocoale precum Modbus RTU sau ASCII, utilă pentru conectarea la dispozitive vechi.

Cum se conectează procesorul de comunicație Siemens S7-300: Pur și simplu montați CP-ul într-un slot disponibil pe rack-ul Siemens S7-300, conectați cablul de comunicație la porturile CP-ului și configurați setările protocolului prin Siemens TIA Portal sau software-ul Step 7.

Module de interfață (IM) Siemens S7-300

Modulele de interfață permit Siemens S7-300 să se extindă dincolo de un singur rack. Când sistemul dvs. necesită mai multe module decât poate ține un singur rack (de exemplu, sloturi 12+), utilizați IM-uri pentru a conecta mai multe rack-uri:

IM 360/361: Folosit pentru extinderea Siemens S7-300 la un al doilea rack. IM 360 este instalat în rack-ul principal (cu CPU), iar IM 361 este instalat în rack-ul de extensie.
IM 365: O opțiune-eficientă pentru extinderea la un al doilea rack cu până la 8 sloturi. Este mai simplu de configurat decât IM 360/361 și ideal pentru extinderi mici.

Modulele de interfață asigură fluxul de date perfect între rack-ul principal și rack-urile de expansiune, astfel încât CPU poate accesa toate semnalele I/O ca și cum ar fi într-un singur rack.

Aplicații practice și sfaturi de configurare pentru Siemens S7-300

Aplicații comune ale Siemens S7-300

Siemens S7-300 este utilizat într-o gamă largă de aplicații industriale, inclusiv:

Automatizarea productiei (linii de asamblare, masini de ambalat, manipulare materiale).
Controlul proceselor (instalații chimice, instalații de tratare a apei, conducte de petrol și gaze).
Automatizarea clădirilor (sisteme HVAC, controlul iluminatului, sisteme de securitate).
Controlul mașinilor (mașini CNC, robotică, pompe industriale).

Designul său modular face ușor scalarea de la sisteme mici la mari, iar fiabilitatea asigură funcționarea continuă în medii industriale 24/7.

Sfaturi de configurare pentru Siemens S7-300

Planificați mai întâi aspectul rack-ului: Determinați numărul de module de care aveți nevoie (sursă de alimentare, CPU, module de semnal, CP/IM) și alegeți dimensiunea de rack potrivită (4-slot, 8-slot, 12-slot).
Potriviți sursa de alimentare cu sistemul dvs: Calculați consumul total de energie al tuturor modulelor și selectați o sursă de alimentare cu un rating care o depășește cu 20-30% pentru siguranță.
Alegeți module de semnal pe baza dispozitivelor de teren: Asigurați-vă că tipul de semnal (digital/analogic, tensiune/curent) și numărul I/O al canalelor se potrivesc cu senzorii și actuatoarele dvs.
Configurați corect protocoalele de comunicare: Utilizați TIA Portal sau Pasul 7 pentru a configura comunicația între Siemens S7-300 și alte dispozitive (de exemplu, atribuiți adrese IP pentru Ethernet, setați adrese Profibus).
Testați sistemul înainte de implementare: Verificați dacă toate modulele sunt detectate, semnalele I/O sunt citite/scrise corect și comunicarea este stabilă.

Concluzie

Arhitectura sistemului modular Siemens S7-300 și componentele versatile îl fac o alegere de top pentru automatizările industriale de dimensiuni medii-. De la rack-ul care deține toate modulele până la procesorul care procesează logica, fiecare componentă joacă un rol esențial în asigurarea unui control fiabil și eficient. Înțelegând structura hardware a lui Siemens S7-300 - inclusiv rack-uri, module de alimentare, procesoare, module de semnal, procesoare de comunicație și module de interfață - inginerii pot proiecta, configura și întreține sisteme care îndeplinesc nevoile specifice ale aplicațiilor.

Indiferent dacă sunteți nou la Siemens S7-300 sau un utilizator experimentat, acest ghid oferă informații detaliate necesare pentru a lucra cu acest PLC puternic. Flexibilitatea, compatibilitatea și durabilitatea Siemens S7-300 asigură că acesta rămâne o piatră de temelie a automatizării industriale pentru anii următori.
