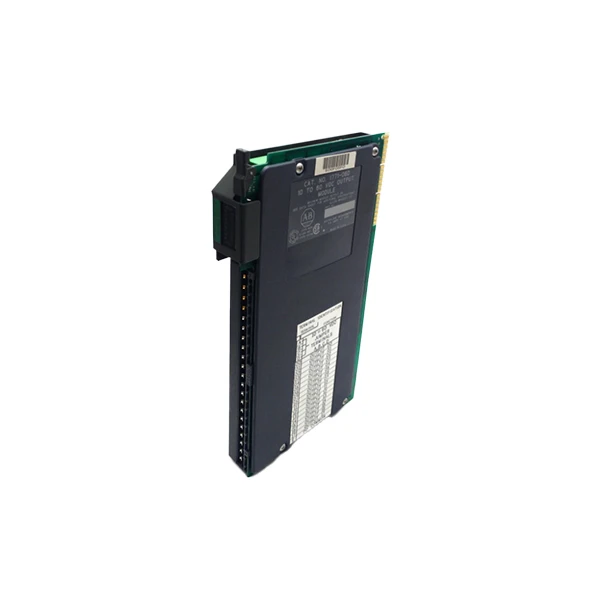

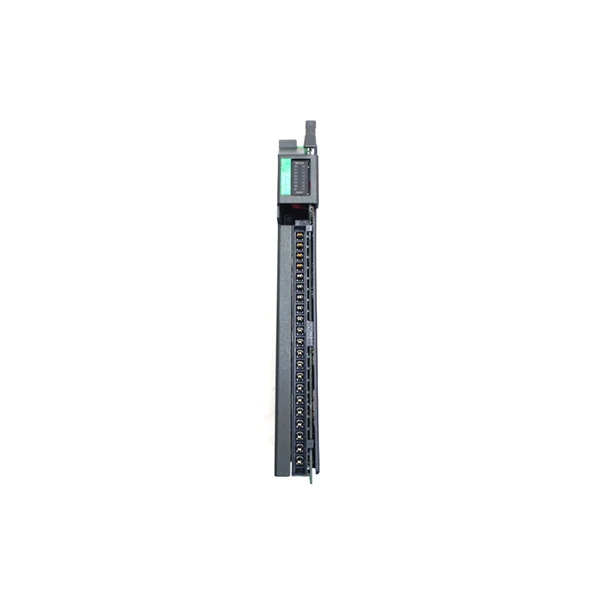

Allen Bradley 1771-OBD C

Marca:Allen Bradley
Model:1771-OBD/C

Situația inventarului:Mărfurile sunt disponibile în stoc.

Caracteristicile produsului

Allen Bradley 1771-OBD/C este un modul de ieșire DC neizolat cu 16-canale de încredere, care este construit exclusiv pentru controlerele din seria PLC-5 de la Allen Bradley, ceea ce îl face o alegere excelentă pentru aplicațiile de automatizare industrială. Cu o cerință de putere nominală de 48 VDC (cu o gamă de 10-60 VDC), Allen Bradley 1771-OBD/C oferă compatibilitate versatilă de alimentare pentru o varietate de aplicații industriale. Fiecare dintre cele 16 canale ale modulului poate gestiona până la 2 A de curent pentru sarcini rezistive, cu un curent maxim total de 8 A - ideal pentru alimentarea mai multor dispozitive simultan. De asemenea, suportă un curent de sarcină pilot de 0,2 A pe canal și un curent minim de sarcină de 2,5 mA, permițând detectarea eficientă a deconectărilor de sarcină.

Allen Bradley 1771-OBD/C se laudă cu o durabilitate excepțională. Funcționează bine la temperaturi cuprinse între 0 grade și 60 de grade (32 grade F la 140 grade F) și poate fi depozitat la temperaturi cuprinse între -40 grade și 85 de grade (-40 grade F la 185 grade F), făcându-l potrivit pentru o varietate de climate. Învelișul conform modulului protejează placa de circuit de umiditate și praf și include o siguranță redresor de 10A/250V pentru mai multă siguranță. De asemenea, are certificări CSA și CE, asigurând conformitatea industrială.

Instalarea Allen Bradley 1771-OBD/C este simplă, deoarece se potrivește în șasiul I/O din seria B-1771 (1771-A1B până la 1771-A4B, omițând 1771-A4). Necesită un bloc de borne 1492-W4 separat și poate găzdui fire de dimensiuni cuprinse între 22 și 14 AWG, cu un cuplu de cleme sugerat de 7-9 inch-lire. Designul mic al modulului (cu o greutate de aproximativ 1,5 kg) economisește spațiu în dulapurile de control, în timp ce codarea sa cu cheie (pozițiile 10-12 și 22-24) previne introducerea incorectă.

Specificații

Model	1771-OBD/C
Tip de produs	Modul de ieșire DC neizolat cu 16-canale
Sistem aplicabil	Controlere din seria PLC-5
Cerințe de putere	10-60 VDC
Numărul de ieșiri	16 canale
Curent pe canal	2 A (sarcină rezistivă)
Curent total	8 A max
Curent de sarcină minimă	2,5 mA (pentru detectarea sarcinii deschise)

Scenarii de aplicare

Allen Bradley 1771-OBD/C este un modul de ieșire CC versatil cu 16-canale, care excelează într-o varietate de setări de automatizare industrială datorită performanței sale de încredere, capacității de curent de 2 A pe canal și capacității de a tolera circumstanțe grele de operare. Una dintre cele mai tipice aplicații ale sale este în liniile de producție de producție, unde Allen Bradley 1771-OBD/C se integrează ușor cu controlerele din seria PLC-5 pentru a opera echipamente critice. De exemplu, alimentează bobinele releului care activează benzile transportoare, antrenează supapele solenoide care reglează fluxul de fluid în mașinile de asamblare și operează lumini indicatoare DC care semnalează starea producției - toate, în timp ce cele 16 canale ale sale permit producătorilor să efectueze multe lucrări în același timp, fără a fi nevoie de module suplimentare.

În fabricile de asamblare auto, Allen Bradley 1771-OBD/C este esențial pentru controlul precis al sistemelor auxiliare. Reglează micile motoare care mișcă brațele robotice, activează instrumentele de prindere care mențin piesele de automobile pe loc în timpul sudării sau vopsirii și supraveghează solenoizii care reglează presiunea aerului în echipamentele pneumatice. Ratele sale rapide de răspuns (0,1 ms între oprire-la-pornire și 0,2 ms pornire-pentru oprire) asigură că aceste procese rulează fără probleme și la timp, iar stratul său conform protejează împotriva prafului și umidității în mediile de producție aglomerate.

Allen Bradley 1771-OBD/C este, de asemenea, foarte util pentru fabricile de procesare a alimentelor și a băuturilor. Modulul operează mașini de umplere care distribuie băuturi sau alimente ambalate, supape de control al temperaturii în sistemele de încălzire sau răcire și activează echipamentele de curățare pentru a menține standardele de igienă. Funcționează la temperaturi cuprinse între 0 grade și 60 de grade și niveluri de umiditate cuprinse între 5% și 95% (fără condens), făcându-l potrivit pentru diferitele circumstanțe ale instalațiilor de procesare a alimentelor, de la secțiuni de ambalare uscată la zone de curățare umedă.

FAQ

Î: Pentru ce este utilizat modulul Allen-Bradley 1771-OBD/C?

R: 1771-OBD/C este un modul de ieșire discretă dezvoltat pentru sistemele de control programabil Allen{-Bradley PLC{-5 și SLC 500. Este găzduit într-un șasiu I/O 1771 și servește ca interfață între controler și dispozitivele de teren. Funcția sa principală este de a converti semnalele logice de -joasă tensiune ale controlerului în ieșiri de putere mai mare care pot conduce echipamente din lumea reală, cum ar fi demaroare de motoare, supape solenoide, lumini pilot și relee.

Î: Cum configurez 1771-OBD/C în programul meu PLC?

R: Configurarea este finalizată folosind software-ul dumneavoastră de programare (RSLogix 5 pentru PLC-5 sau RSLogix 500 pentru SLC 500). Un modul de ieșire discretă de bază nu este configurat în mod normal cu aceleași setări ca un modul analog sau de comunicație. În schimb, o abordați corect în configurarea I/O. Numărul slotului fizic din șasiu determină adresa I/O din tabelul de date (de exemplu, O:005 pentru grupul de ieșiri 5). Logica dvs. de scară scrie apoi în aceste locații, pornind sau dezactivând ieșirile fizice.
