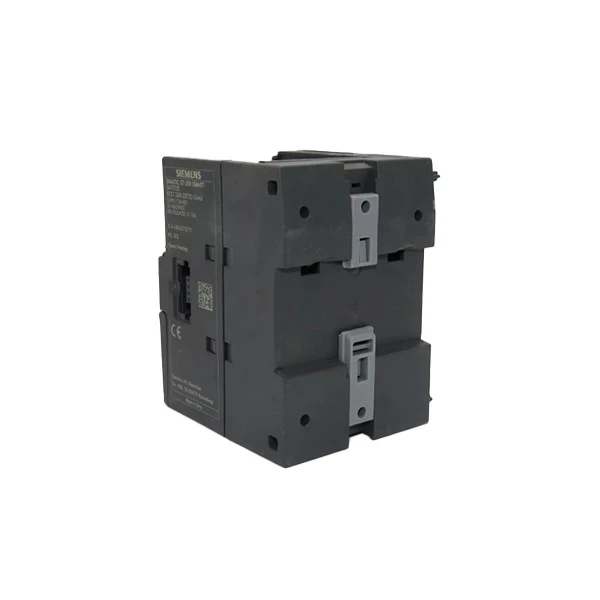

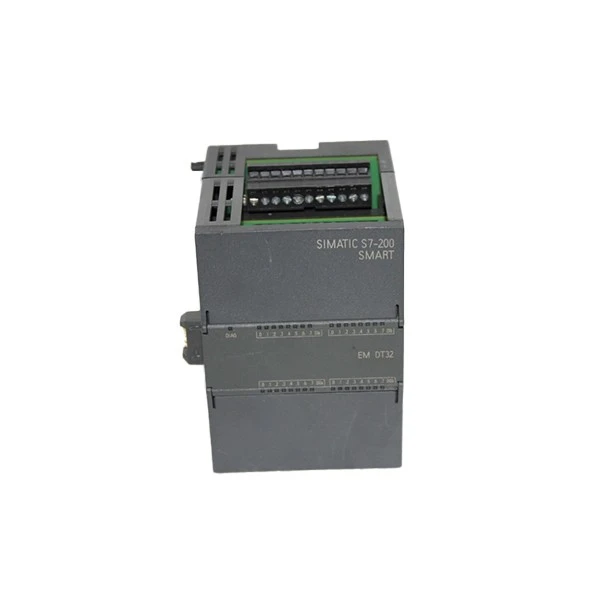

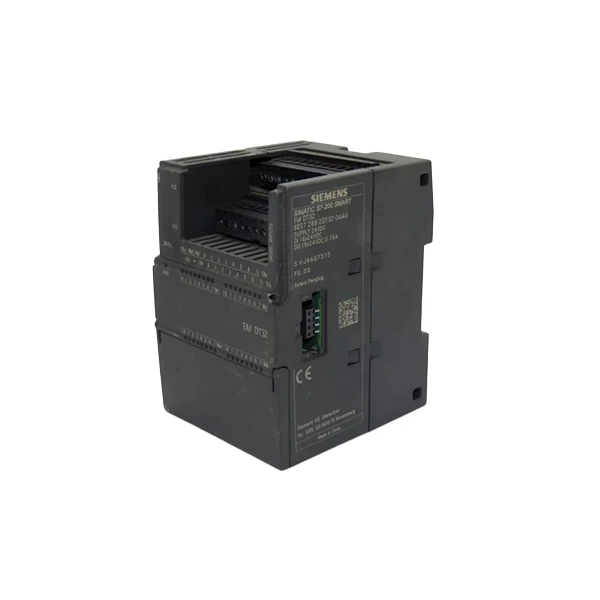

Siemens 6ES7288-2DT32-0AA0

Marca:Siemens
Model:6ES7288-2DT32-0AA0

Situația inventarului:Mărfurile sunt disponibile în stoc.

Caracteristicile produsului

Siemens 6ES7288-2DT32-0AA0 este un modul de extensie de intrare/ieșire digitală (I/O) de înaltă calitate din seria SIMATIC S7-200 SMART, proiectat special pentru aplicații de automatizare industrială. Cu 16 canale de intrare digitală și 16 canale de ieșire digitală, Siemens 6ES7288-03032 este o soluție flexibilă pentru modulul I/O I/O flexibilă. control industrial. Pentru a găzdui diverse modele de circuite, toate canalele de intrare funcționează cu o alimentare de 24 V CC și acceptă atât tipurile de cablare la chiuvetă, cât și la sursă (chiuvetă de clasă IEC 1). Cu un curent maxim de 0,75 A per punct, designul tranzistorului (MOSFET) al fiecărui canal de ieșire îl face perfect pentru conectarea motoarelor mici, supapelor solenoide sau luminilor indicatoare. În plus, capacitatea de curent de supratensiune de 8 A a modulului pentru 100 ms ajută la protejarea dispozitivelor conectate de vârfurile de tensiune.

Principalele avantaje ale modelului Siemens 6ES7288-2DT32-0AA0 sunt stabilitatea și siguranța. Reduce interferența de la zgomotul electric în setările industriale, oferind optoizolare de 500 V AC timp de un minut între canale. Utilizatorii pot modifica sensibilitatea canalelor de intrare în funcție de cerințele aplicației, datorită timpilor de filtrare configurabili, care variază de la 0,2 ms la 12,8 ms. Acest modul este eficient din punct de vedere energetic și ușor de încorporat în sistemele curente datorită consumului redus de energie de 4,5 W și sursei de alimentare nominală de 24 V DC (interval de funcționare: 20,4 V DC până la 28,8 V DC).

Siemens 6ES7288-2DT32-0AA0 este ușor de instalat pe șinele standard din dulapurile de control datorită dimensiunilor sale mici (72 x 100 x 81 mm) și greutății reduse (aproximativ 257 g). Funcționează în mod sigur la temperaturi cuprinse între -15 și 60 de grade, făcându-l potrivit pentru setările industriale dificile. Cu o tensiune de test de descărcare în aer de 8 kV, modulul satisface, de asemenea, cerințele EMV, garantând capacități anti-interferențe robuste.

Specificații

Model	6ES7288-2DT32-0AA0
Numele produsului	SIMATIC S7-200 SMART
Tip produs	Modul de expansiune PLC (I/O digitală)
Puncte de intrare	16 puncte (DI)
Puncte de ieșire	16 puncte (DO)
Total de puncte I/O	32 de puncte (16 de intrare + 16 de ieșire)
Tip de intrare	24V DC
Dimensiuni (L×A×D)	72×100×81mm

Precauții

Există măsuri de precauție importante de luat atunci când utilizați sau instalați Siemens 6ES7288-2DT32-0AA0 pentru a garanta o durată lungă de viață, performanță stabilă și siguranță. Înainte de a instala sau demonta Siemens 6ES7288-2DT32-0AA0, opriți întotdeauna alimentarea întregului sistem PLC. Schimbarea la cald a modulului poate duce la șoc electric sau deteriorarea permanentă atât a modulului, cât și a PLC-ului conectat. Pentru a preveni contactul slab sau interferența semnalului în timpul funcționării, asigurați-vă că modulul este fixat bine pe o șină standard într-un dulap de control uscat și curat.

Nu utilizați niciodată curent alternativ sau tensiuni în afara intervalului de 20,4 V DC până la 28,8 V DC pentru sursa de alimentare Siemens 6ES7288-2DT32-0AA0. Componentele interne pot fi arse de tensiune excesivă, iar modulul 16DI 16DO poate funcționa defectuos din cauza puterii instabile. În plus, conform recomandărilor oficiale ale Siemens, utilizați dispozitivele de protecție împotriva supratensiunii adecvate pentru a proteja linia de alimentare împotriva supratensiunilor care depășesc 35 V DC (chiar și pentru perioade scurte de 0,5 secunde).

Acordați o atenție deosebită specificațiilor de intrare și ieșire atunci când conectați Siemens 6ES7288-2DT32-0AA0. Pentru a preveni defectarea semnalului, asigurați-vă că designul circuitului dumneavoastră respectă acest stil de cablare. Cele 16 canale de intrare digitală acceptă atât tipurile de receptor, cât și de sursă (sink de clasă IEC 1). Limitele maxime de curent pentru cele 16 ieșiri de tranzistor sunt 0,75 A pe canal, 6 A pentru grupuri cu 8 canale și 3 A pentru grupuri cu 4 canale. Supraîncărcarea ieșirilor poate scurta durata de viață a modulului și poate dăuna componentelor MOSFET. Pentru a evita supraîncălzirea sau pierderea semnalului, utilizați întotdeauna fire de dimensiunea potrivită și asigurați-vă că conexiunile sunt strânse.

FAQ

Î: Ce este Siemens 6ES7288-2DT32-0AA0 și care este funcția sa principală?

R: Un modul de extindere a semnalului digital din seria SIMATIC S7-200 SMART este Siemens 6ES7288-2DT32-0AA0. Scopul său principal este de a crește capacitatea de intrare și ieșire (I/O) a sistemului PLC. Mai mulți senzori, comutatoare, actuatoare și relee pot fi conectați la un procesor central S7-200 SMART datorită celor 16 intrări digitale și 16 ieșiri digitale ale acestui modul EM DT32.

Î: Cu ce sisteme PLC Siemens este compatibil modulul EM DT32?

R: Modulul Siemens 6ES7288-2DT32-0AA0 este creat special pentru sistemul PLC SMART SIMATIC S7-200. Oferă o soluție de extindere lină și modulară pentru aplicațiile de automatizare de dimensiuni mici și mijlocii și este compatibil cu un număr de procesoare din această familie, inclusiv ST60 și SR60.

Î: Unde pot găsi documentația tehnică și un manual pentru acest modul?

R: Este întotdeauna recomandat să consultați manualul oficial Siemens și documentația tehnică pentru cele mai precise și cuprinzătoare informații. Site-ul oficial de asistență al industriei Siemens are acestea. Site-ul web oficial Siemens este singura sursă de încredere pentru foi de date, instrucțiuni de instalare și manuale de sistem, deși unele site-uri web de resurse de automatizare industrială-terți și cataloage de produse pot oferi rezumate.
