SchneiderFX3SA-30MT-CM

Marca:Schneider
Model:TM241CEC24R

Situația inventarului:Mărfurile sunt disponibile în stoc.

Caracteristicile produsului

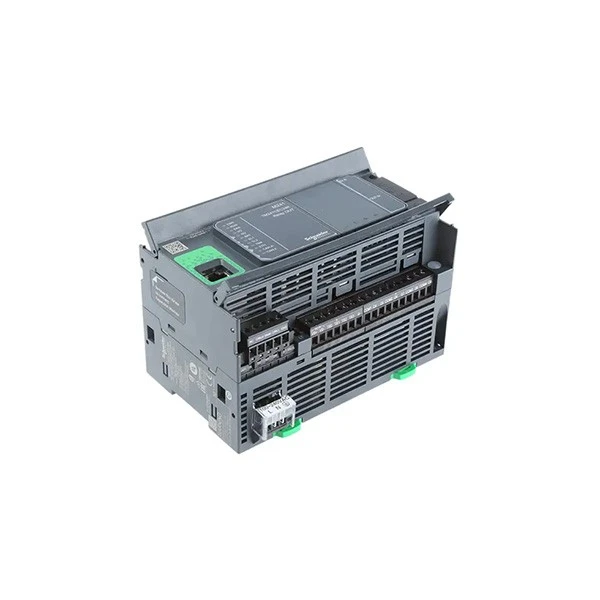

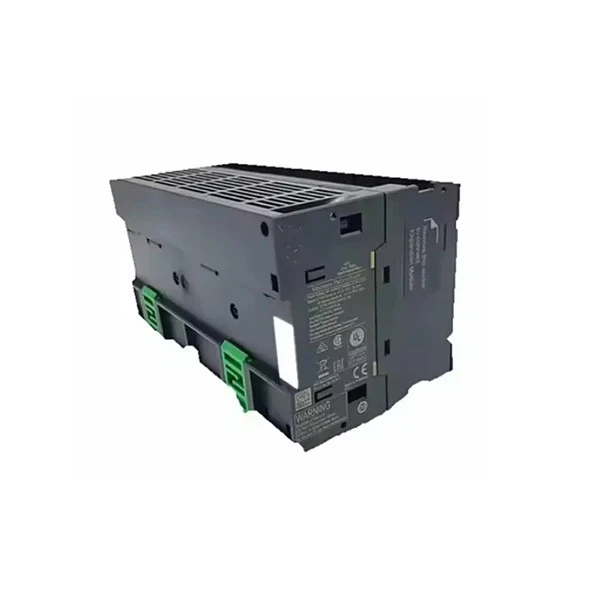

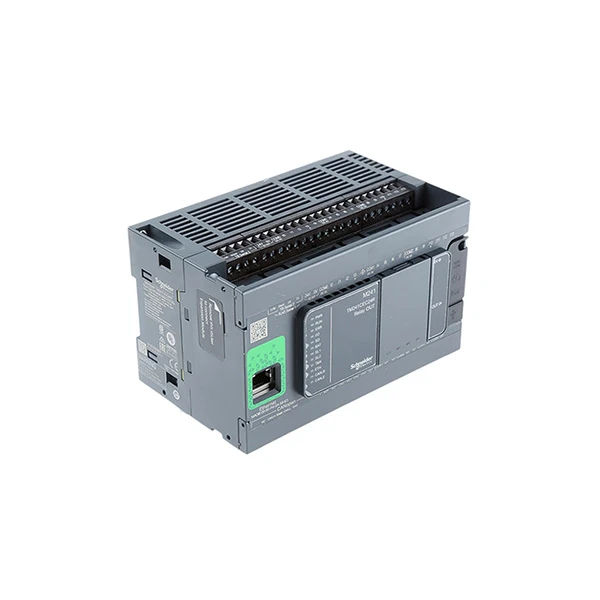

Schneider TM241CEC24R este un controler logic programabil (PLC) compact-de înaltă calitate din familia Modicon M241 de la Schneider Electric, dezvoltat pentru proiecte de automatizare industrială de dimensiuni mici și mijlocii-. Schneider TM241CEC24R este alimentat de un procesor Cortex-M3 de 32-biți care rulează la 168MHz, permițând executarea rapidă a operațiunilor de control cu o viteză de instrucțiuni booleană de 0,08 microsecunde pe pas. Conține 24 de terminale digitale I/O în total, inclusiv 14 intrări și 10 ieșiri. Opt dintre intrări au răspuns rapid-, capabile de numărare de mare viteză de până la 200 kHz, făcându-le ideale pentru monitorizarea vitezei și poziției motorului folosind codificatoare. Ieșirile includ șase ieșiri releu (2 A fiecare) și patru ieșiri tranzistoare, permițându-i să controleze direct o varietate de sarcini, cum ar fi contactoare și supape solenoide, fără a fi nevoie de relee intermediare suplimentare.

Una dintre cele mai notabile caracteristici ale Schneider TM241CEC24R este numeroasele sale porturi de conectare. Dispune de cinci interfețe de comunicație-încorporate: un port Ethernet RJ45, un port CANopen, două porturi seriale (RS{-232/RS-485) și un port de programare USB Mini-B. Aceste porturi acceptă o varietate de protocoale, inclusiv Modbus TCP, Modbus RTU și CANopen, permițând integrarea ușoară cu alte dispozitive, cum ar fi HMI-uri, senzori și platforme cloud. Această conectivitate reduce izolarea dispozitivului și permite monitorizarea și repararea de la distanță, economisind utilizatorilor timp și bani.

Forma compactă a lui Schneider TM241CEC24R (150mm×90mm×95mm) permite o instalare ușoară pe șine DIN, făcându-l ideal pentru situații industriale. Are un grad de protecție IP20 și poate funcționa fiabil la temperaturi cuprinse între 0 grade și 55 de grade, făcându-l potrivit pentru situații industriale dificile. PLC-ul are, de asemenea, un ceas-în timp real-încorporat cu baterie de rezervă, un port pentru card SD pentru copierea de rezervă a programului și înregistrarea datelor și mai multe indicații LED pentru monitorizarea simplă a stării și depanare.

Specificații

Model	TM241CEC24R
Seria de produse	Controler logic programabil Modicon M241
Tip de montare	Montare pe șină DIN sau pe panou
Evaluare de protecție	IP20 (cu capac de protectie)
Curent de intrare	5mA
Frecvența de comutare	1 kHz (tipic)
Curent nominal	2A/punct
Timp de răspuns	50μs (filtrare configurabilă)

Precauții

Instalarea corectă este primul pas în asigurarea performanței stabile a Schneider TM241CEC24R. Acest mic PLC din seria Modicon M241 de la Schneider Electric trebuie instalat pe o șină DIN normală (TH35-15/7,5) și păstrat uscat și fără praf. Evitați să puneți Schneider TM241CEC24R lângă surse de căldură, umiditate sau dispozitive electromagnetice puternice, deoarece acestea îi vor afecta funcționarea. Amintiți-vă că nivelul său de protecție este IP20, prin urmare trebuie utilizat într-un dulap de control acoperit pentru a evita contactul accidental sau deteriorarea obiectelor exterioare.

Când atașați Schneider TM241CEC24R, țineți cont de siguranța sursei de alimentare. Sursa principală de alimentare pentru acest PLC este 100-240V AC și trebuie să vă asigurați că tensiunea se potrivește înainte de a-l porni. Nu conectați sau deconectați niciodată cablul de alimentare în timp ce gadgetul este în uz, deoarece acest lucru poate afecta circuitul intern. Sursa de alimentare pentru senzori de 24 V CC a Schneider TM241CEC24R are un curent maxim de 400 mA, prin urmare nu conectați prea mulți senzori externi simultan pentru a evita supraîncărcarea. Mențineți o împământare constantă pentru a proteja PLC-ul de supratensiuni și electricitate statică.

Schneider TM241CEC24R necesită cablare corectă a terminalelor I/O. PLC-ul are 14 intrări digitale și 10 ieșiri: șase ieșiri relee și patru ieșiri cu tranzistori. Când conectați sarcini, nu depășiți curentul nominal al fiecărei ieșiri (2A pentru ieșirile cu releu și 0,5A pentru ieșirile cu tranzistori). Utilizați relee intermediare pentru sarcini de-putere mare pentru a preveni arderea bornelor de ieșire. Când conectați porturile de comunicație (cum ar fi Ethernet, CANopen și porturile seriale), asigurați-vă că firele sunt atașate bine și nu sunt slăbite, deoarece conexiunile necorespunzătoare vor duce la eșecuri de comunicare.

FAQ

Î: Ce este Schneider Electric TM241CEC24R?

R: TM241CEC24R de la Schneider Electric este un controler logic (PLC) din seria Modicon M241 compact și de înaltă performanță. Este conceput pentru aplicații solicitante de control al mașinilor care necesită viteză, precizie și comunicare. Ca parte a seriei PLC Modicon M241, este ideal pentru operarea echipamentelor integrate-de înaltă performanță care necesită controlul vitezei și al poziționării.

Î: Ce software este folosit pentru a programa TM241CEC24R?

R: Este proiectat cu EcoStruxure Machine Expert de la Schneider Electric (anterior SoMachine), o singură platformă software care acceptă toate limbile IEC 61131-3 (LD, FBD, ST și așa mai departe). Acest software este utilizat pentru configurarea hardware, programare, proiectarea vizualizării și punerea în funcțiune. O caracteristică importantă de programare este utilizarea lucrărilor de evenimente, care pot fi declanșate de evenimente hardware specifice (cum ar fi o oprire a contorului de viteză mare-) pentru a oferi răspunsuri ultrarapide, deși acestea nu trebuie să depășească o rată de declanșare de 6 evenimente pe milisecundă pentru a preveni defecțiunile controlerului.
